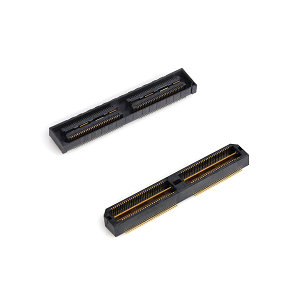

板對板連接器抗震性能如何

在工業自動化、車載電子、軌道交通等應用中，電氣連接器不僅需要實現高密度信號傳輸，還具備良好的抗震能力，以應對設備長時間運行中產生的沖擊、振動等外部干擾?！?a href='http://www.0yes.cn/' >板對板連接器抗震性能如何”成為設計工程師在選型初期重要點關注的問題。

板對板連接器作為PCB與PCB之間的數據與電源通道，其穩定性直接取決于連接結構設計、金屬端子接觸面積、殼體材質以及鎖定方式。在嚴苛環境下運行時，連接器若接觸不穩或松動，易導致信號丟失、電路異常甚至系統宕機。

為增強抗震能力，當前不少板對板連接器采用以下結構設計：

鎖扣式連接結構：通過兩側塑膠卡扣或金屬鎖片，實現物理固定，有效防止連接器在振動中脫落；

雙點接觸設計：部分高速連接器采用多點或彈性接觸結構，提升接觸冗余度，增強抗沖擊能力；

金屬殼體屏蔽：為提升抗干擾能力與機械強度，高板對板連接器常使用金屬外殼包覆結構，同時提升抗扭與抗拉能力；

配合公母座：通過嚴格控制PIN腳與孔位的公差配合，減少振動過程中的位移誤差，增強機械穩定性。

此外，連接器的安裝方式也會影響抗震效果。對于車載或振動頻繁的應用，建議使用SMT貼片+螺絲輔助固定結構，或加裝PCB支架，避免單純依賴焊點承受震動負荷。

實際驗證方面，具備抗震需求的板對板連接器通常需要通過相關測試標準，如IEC 60512 振動沖擊測試、MIL-STD-202 軍規震動測試等，以確保其在動態應力條件下仍能保持可靠連接。

針對高速傳輸或控制信號應用場景，選用具備鎖緊結構、柔性插針設計、彈片材質的抗震型板對板連接器，將更有助于提升整機運行穩定性，減少外部環境變化對系統造成的影響。

板對板連接器在結構設計合理、材料選型得當、安裝方式匹配的前提下，可滿足大多數工業級振動要求，適用于各類復雜應用環境。
