選擇板對板連接器需要注意的一些問題

1.電氣性能

板對板連接器的電氣性能主要包括：高電流、接觸電阻、絕緣電阻和電氣強度。連接大功率電源時，注意連接器的高電流；在傳輸LVDS和PCIe等高頻信號時，請注意接觸電阻。連接器應具有低且恒定的接觸電阻，一般為數十MΩ至數百MΩ。

2.環境績效

根據實際應用環境，連接器的環境性能主要包括：耐溫、耐濕、耐鹽霧、振動、沖擊等。如果應用環境相對潮濕，則連接器的防潮和耐鹽霧標準較高，以避免連接器的金屬觸點腐蝕。在工業領域，高性能要求板對板連接器的影響不會在振動過程中減弱。

3.力學性能

連接器插頭包括機械強度、性能和其他機械萬無一失。機械防愚蠢對連接器非常重要。如果反向插入，可能會對電路造成不可逆轉的損壞！

4.接頭的插入力

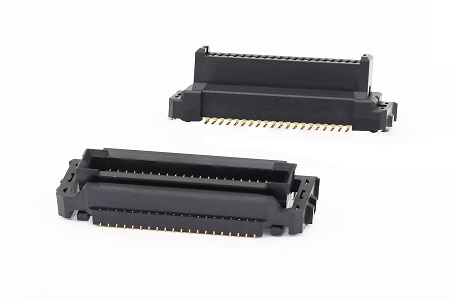

拉力分為插入力和分離力。相關規范要求大插入力和小分離力。從使用角度來看，插入力應較小，分離力應較大。分離力太小會降低接觸的可靠性。但是，對于經常需要插入的接頭，分離力會增加拉動的難度并降低機械壽命。為了減少連接器分離力，方便用戶插拔轉接板，我們進行了多次嘗試，在探索的道路上找到了光明，選擇了下圖所示的連接器，并修改了PCB和產品外殼結構。
