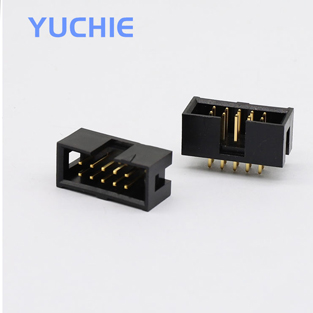

簡易牛角插座常見針距規格有哪些

在電子連接器領域，簡易牛角插座是一類應用范圍較為廣泛的元件，常見于工控設備、通信裝置以及消費電子產品中?？蛻粼谶x型過程中，經常會遇到針距規格不清晰的問題。針距是影響電氣性能與裝配兼容性的關鍵參數，因此了解簡易牛角插座的常見針距規格十分必要。

從行業標準來看，簡易牛角插座常見的針距規格主要集中在1.27mm、2.0mm、2.54mm等幾類。1.27mm針距適合對空間要求較高的小型化設備，常用于通信模塊和儀器電路板連接。2.0mm針距屬于中等密度規格，兼顧空間節省與傳輸穩定性，適合工業控制和部分車載系統。2.54mm針距則是常見的一種，具備較強的機械強度和穩定性，廣泛應用于計算機主板、PLC控制系統等場合。

在選型過程中，用戶還需要結合PCB設計要求來確認針距。例如，當板上元件密度較高時，應優先選擇小針距的簡易牛角插座，以保證合理的走線布局；而在要求耐插拔、抗沖擊的設備中，較大針距更具優勢。

此外，簡易牛角插座的針距不僅影響安裝尺寸，還直接關系到電流承載能力和信號完整性。過小的針距可能帶來電氣干擾，而過大的針距會增加體積。因此客戶需要在結構緊湊性和電氣性能之間找到平衡。

在日常應用中，工程師會結合IDC排線和簡易牛角插座的針距來實現配合安裝。例如，常見的2.54mm簡易牛角插座通常與標準IDC扁平排線相匹配，保證插接穩定與信號傳輸可靠。

簡易牛角插座的針距規格多樣，選擇時要考慮設備體積、信號類型、機械強度和工藝要求。合理的針距選型能夠提升整體電路設計的可靠性和兼容性，是連接器應用中的重要環節。
