簡易牛角連接器適用于哪些排線

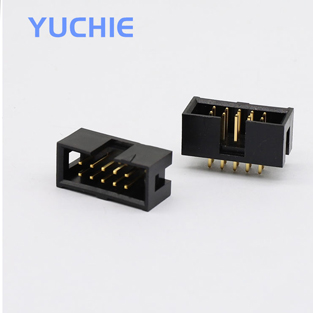

簡易牛角連接器廣泛應用于工業控制、消費電子、計算機主板、測試治具等場合。其典型結構為雙排引腳設計，外加帶鎖扣結構的塑膠殼體，與IDC排線實現快速壓接連接。適配排線類型直接關系到連接器的機械匹配、電氣穩定性與長期可靠性。

適用于簡易牛角連接器的排線主要為IDC扁平排線（Flat Ribbon Cable），多芯排布，間距一致，廣泛用于多點數據傳輸與板間連接。常見規格有1.27mm、2.00mm、2.54mm間距三種，分別對應不同腳距的簡易牛角產品。

1.27mm排線適合高密度連接，常用于筆記本、數碼產品等空間受限結構。2.00mm排線平衡了密度與機械強度，廣泛用于工控設備、嵌入式板卡。2.54mm排線為常用標準，具有較好兼容性，適用于各種開發板、通信模塊等應用。

排線芯數與連接器PIN數需一致，常見有10P、14P、16P、20P、26P、34P、40P、50P等標準選項。部分排線帶紅色定位線，用于輔助連接方向識別，配合簡易牛角連接器的防呆槽設計，避免誤插。

排線常為多股銅線壓延而成，外覆PVC或PE絕緣層，具備柔性、易壓接、耐彎折等特性。為確保壓接質量，建議選用帶導槽定位結構的IDC型簡易牛角連接器，保證接觸針腳與排線導體對準。

部分定制場合也會采用屏蔽排線或高柔性排線，需要在選型時確認連接器針腳表面鍍層、接觸強度及PIN針排列精度，以滿足信號完整性及機械耐久性要求。

排線壓接后建議配合線卡或固定座使用，防止長期拉扯造成虛焊或壓接疲勞。在振動較大的場合，宜選用帶鎖扣牛角連接器提升連接穩定性。
